电离化学除垢仪
以下内容仅供参考，如与实际不符，请以实际为准。
一、工作原理
电离化学设备由主控机和自动处理器组成，循环水在自动处理器中阴、阳电极之间流动时受到电场作用，水中离子或带电粒子将分别向带相反电荷的电极迁移，被该电极吸附，储存在电极表面所形成的双电层中，随着离子、带电粒子在电极表面富集浓缩，使通道水中的溶解盐类、胶体颗粒及其他带电物质的浓度大大降低，从而实现了循环水的除垢和净化。主机在微电脑的控制下可产出高频电磁场，水流通过时，水分子作为偶极子被不断反复极化而产生扭曲、变形、反转、振动，且与外加电磁场共振使其分子运动加强，从而使原来缔合形成的各种综合链状、团状大分子(H2O)n分解成单个水分子最后形成比较稳定的双水分子(H2O)2，增加了水的活性，改变了水分子与其他离子的结合状态，使CaCO3晶体析出的时间拖后，晶体形状变形，并以细小的松软球状颗粒析出，而不形成坚硬的水垢，达到软化水质、阻垢目的。在强电场作用下，在电极表面生成寿命短、氧化性极强的活性物质，如O2-、OH-、H2O2等，尤其是氧化性极强•·OH羟基自由基，可破坏生物细胞的离子通道，改变细菌、藻类的生存环境，因而具有很强的杀菌、抑藻效力。水中正负离子受到电场力作用下而运动，产生微电流，微电流一方面阻止Fe失去电子变成Fe2+离子，另一方面开始生成的铁锈与微电流反应生成致密的保护膜，从而防止铁管再腐蚀。
★化学分子式
Ca(HCO3)2 Ca2++HCO31-+HCO31- CaCO3 +CO2 +H2O
Mg(HCO3)2 Mg2++HCO31-+HCO31- MgCO3 +CO2 +H2O
★小分子水溶解水垢 锈壁、垢壁（Ca2+、Mg2+、Fe2+、Fe3+等）
水流 水流
锈壁、垢壁（Ca2+、Mg2+、Fe2+、Fe3+等）
Fe3+,Ca2+, Mg2+ 在收集网板上重新集成新垢，而不会在设备内壁上结垢，使用者只需周期性清理收集网板即可。
经过吸附收集，钙、镁、铁等带正电荷的金属离子被吸附到箱体壁板上，从而在箱体壁板产生正电荷，这些正电荷又将碳酸根、硫酸根等负离子吸附过来，从而在箱体壁板上形成碳酸钙，碳酸镁等分子形式的水垢，减少设备腐蚀性。
电极在工作过程中，电解水体，在阳极附近产生臭氧：
臭氧跟着水体流动，在管道形成四氧化三铁是铁的氧化物，化学式为Fe3O4。四氧化三铁是一种高密度的氧化物，能够在管道形成氧化膜，从而达到防腐的目的。
二、设备特点及工艺技术
1. 设备特点
电离化学设备应用于循环水系统具有杀菌灭藻、防垢除垢、自动清垢排污的功能，设备采用立式结构，自进水端到出水端所有配件集中于一底座上，包含全自动控制系统和电动阀门以及仪表管件，所有装置自动化控制。
1) 电离化学设备采用纯物理方式，不添加药剂。
2) 电离化学设备承压0.6MPa，运行压力损失：< 0.03MPa
3) 电离化学设备输入电压（380V±10%），工作电压<24V。
4）电离化学设备具备阳极、阴极、独立的电化学处理模块、电动清垢装置、电动排污装置、以及配套的电设备仪表以及电控装置等。
5）电离化学设备的阳极由钛基材料覆涂贵金属涂层制作而成，保证能够有效对抗电腐蚀，每个电化学水处理单元装置阳极1组网筒。
6）电离化学设备配备独立的电化学处理模块，具有抗高温、潮湿、水质波动造成的各种影响的特点。
7）电离化学设备配备与自动清垢、排污相关的电动清垢装置、电动阀。清垢装置由三相电机、减速机、主轴和尼龙刮刀组成，电动阀可接受控制信号开启和关闭，并具有开关反馈和指示。
8）电离化学设备能够将水中易结垢的钙、镁等离子结晶析出并吸附于设备阴极，经由电动清垢装置刮清后由排污口排除。
9)电离化学设备具有节能、节水、低噪音、易保养、坚固耐用的特点。清垢排污时间<150s，排污水量小于处理水量的3%，可调整。
10)电离化学设备选用优质原材料及零配件，其中设备主体选用碳钢，主体部件寿命不低于20年。
11）电离化学设备控制箱采用钢喷塑，防护门带视窗，电控部件的绝缘等级为F级，防护等级为IP55。具备手动、自动功能，能够显示设备工作状态、电流大小及故障报警等功能。
12）电离化学设备整体的制造符合JB2932规定，所有焊缝表面无裂纹、弧坑等缺陷，外表面进行防锈、涂漆处理，漆膜均匀、平整、光滑、牢固。
2. 工艺技术
设备投入运行后，设备可安装在循环水的分路或回水旁路上（满足流量，压力要求），此配置能够满足解决整个循环水系统的总硬、钙硬、电导率等问题；大部分的菌、藻也能解决；在运行过程中，设备可通过外部调节运行电流、电压，内部亦可调节，设备运行功率大小可随水质的好坏变化而变化，运行后期水质越好，设备运行功率越低。安全电压运行，不会造成人身伤害。
a）提供的设备技术先进、成熟可靠，已定型的成套设备。
b）稳定系统水质，全自动监测和控制设备运行过程，可上传至后台系统。
c) 设备节能环保：没有二次污染，做到排放无忧。
d）运维人员在设备及系统运行状态下，可随时查看设备运行状况，及时维保，维护简便，易操作，持续保持设备的运行效率。
e）设备具有防潮、防寒、防热特性，能适应户外环境。

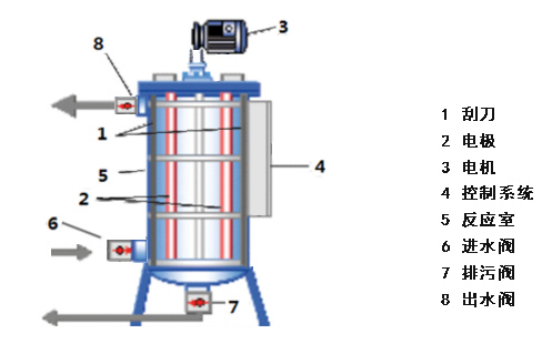

设备结构图（1）
三、工作过程
自动处理器工作时，进水阀门、出水阀门打开，原水从进水阀门进入，在反应室内进行电吸附电化学作用，让易结垢的矿物质预先结垢，并从水中析出，并附着在反应室内壁（阴极）上。改变垢的形态，该水垢为疏松的水垢。
当内壁上的水垢积累到一定的量需要对其进行清洗，进水阀门、出水阀门关闭，电机运转进行刮垢清理，电机停，排污阀打开排污，然后进水阀开启冲洗，最后排污阀关闭进水阀打开，进入下一运行周期；清洗周期和清洗时间取决于每天要去除的矿物质量；在控制系统上可以设置每天需要清理的次数。
控制：微电脑控制自动清理

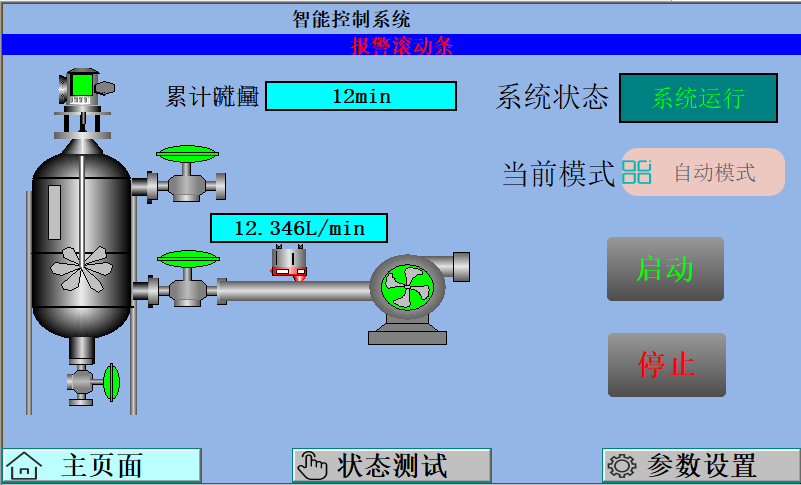

控制器界面图（2）
